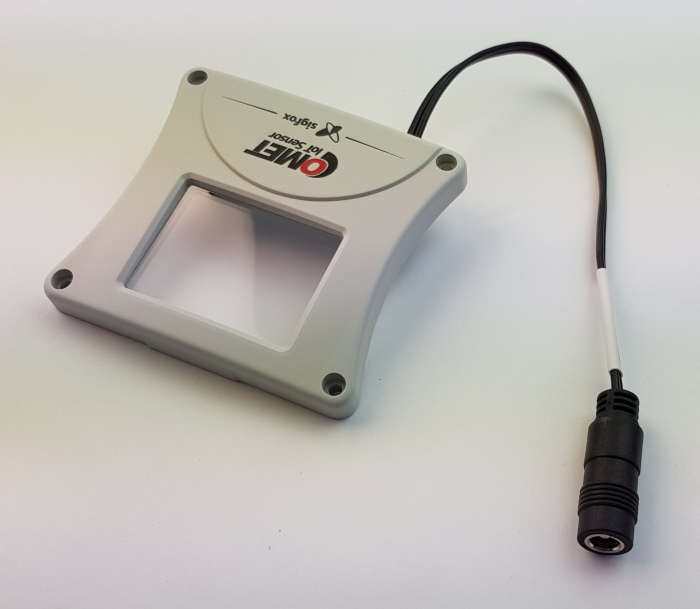

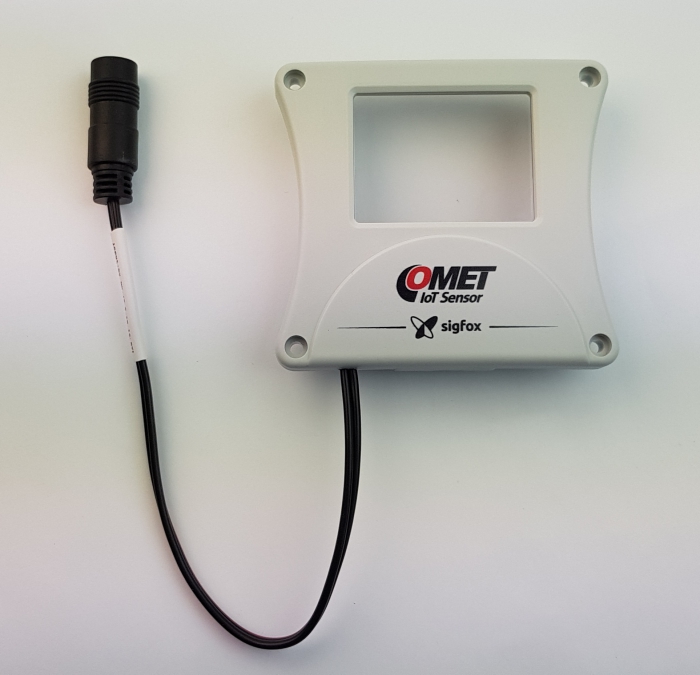

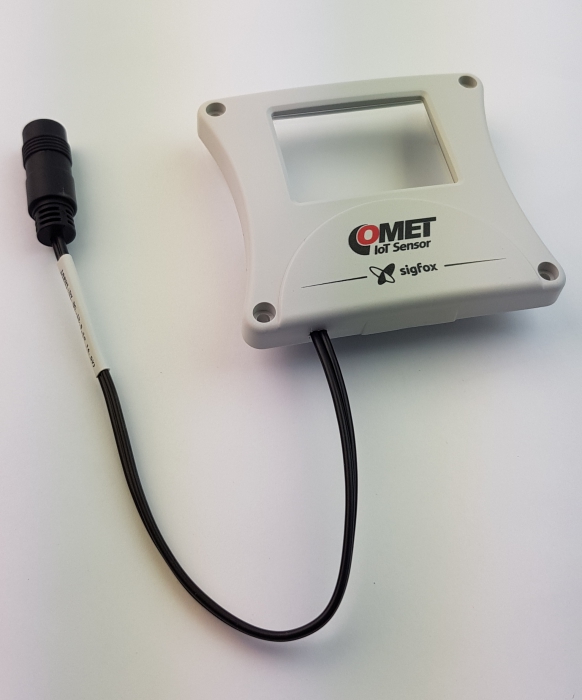

Adapter für externe Versorgung des IoT-Sensors mit Funkausgang zum Sigfox-Netzwerk
Der SP014-Adapter ist als Zubehör für batteriebetriebene Sensoren mit Funkausgang zum Sigfox-Netz (Wx8xx-Serie) konzipiert.

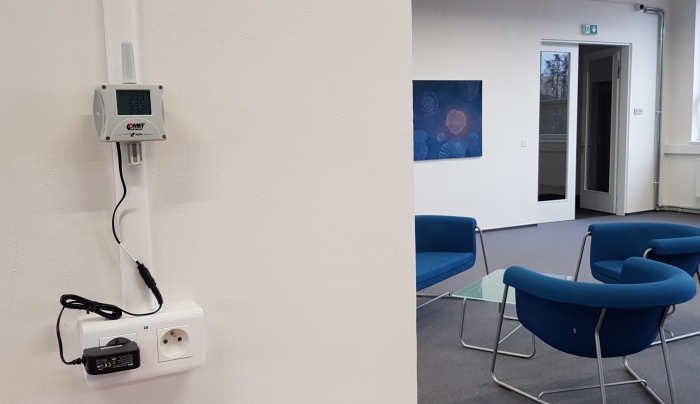

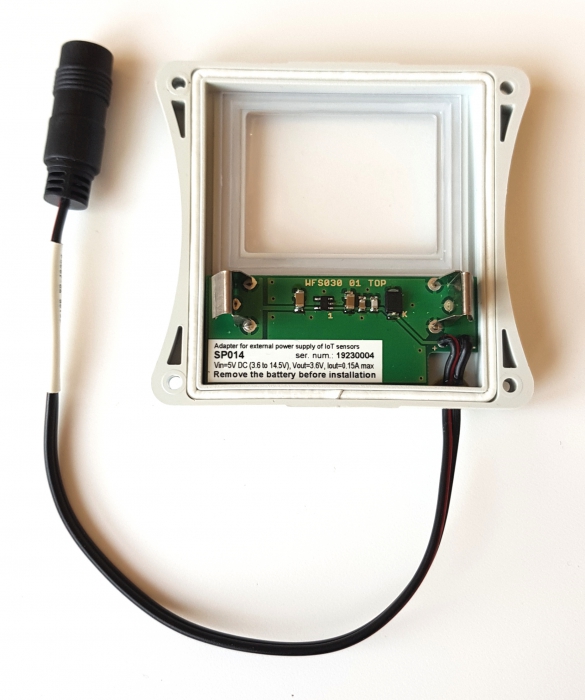

Wenn er anstelle einer vorhandenen Batterie eingebaut wird, wird der Sensor um einen externen Stromeingang erweitert. Der Sensor kann anschließend über ein 5V-DC-Netzteil, eine externe Hochkapazitätsbatterie oder ein geeignetes Solarstromsystem mit Stützbatterie versorgt werden. Der Sensor mit montiertem Adapter ist für den Innen- oder überdachten Bereich konzipiert.
Der Adapter kann für die Modelle W0810, W0811, W0832, W0850, W3810, W3811, W7810 verwendet werden
-
CodeSP014
Technische Daten
Eingangsspannung
3.6 V bis 14.5 V DC (standardmäßig 5 V)
Ausgangsspannung
3.6 V DC
Kontinuierlicher Ausgangsstrom
max. 1 mA bei Versorgung 14.5 V
max. 7 mA bei Versorgung 5 V
max. 7 mA bei Versorgung 5 V
Spitzen-Ausgangsstrom
max. 150 mA
Ausgangsstrombegrenzung
cca 300 mA
Kontinuierliche Verlustleistung
max. 10 mW
Eigenverbrauch bei 20 μA
3 μA bei Versorgung > 3.6 V
25 μA bei Versorgung < 3.6 V (z. B. eine entladene externe Batterie)
25 μA bei Versorgung < 3.6 V (z. B. eine entladene externe Batterie)
Wx8xx Wandler-Startverzögerung
max. 10 s nach dem Anschluss an die Stromversorgung
Kurzschlussschutz des Ausgangs
ja
Thermischer Überlastschutz
ja
Verpolungsschutz
nein
Stromanschluss
Koaxialbuchse 2.1 x 5.5 mm an Kabel ca. 20 cm lang
IP-Schutz
IP65, Stromanschluss IP20
Betriebstemperatur
-20 bis +50 °C (das Versorgungskabel muss bei einer Umgebungstemperatur unter 0 °C gegen Bewegung gesichert werden)
Maximale Versorgungskabellänge
max. 10 m
